一、產品用途及特點
本產品適用于礦山、井下視頻監控系統中信號傳輸連接饋線。該系列煤礦用阻燃射頻同軸電纜必須單獨敷設使用。本產品具有阻燃性和屏蔽性。
二、執行標準
GB/T14864-1993和Q/JG1721-2004

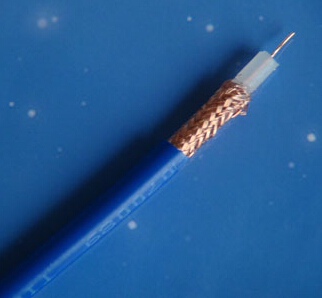

三、產品結構示意圖
四、使用特性
1. 電纜使用溫度為－25～70°C。
2. 敷設電纜時的環境溫度應不低于0℃。
3. 最小彎曲半徑：為電纜外徑的10倍。
4．在20℃時電纜絕緣電阻不小于5000MΩ·km；
5．電纜阻燃性通過MT 386-1995中單根垂直燃燒試驗。
五、產品主要技術性能
|
序號 |
型號規格 |
內導體 |
絕緣外徑 |
外導體編織密度≥ |
電纜外徑 |
纜芯介電強度
kV |
特性阻抗
Ω |
衰減常數
20℃ | ||
|
根數/直徑 |
標稱外徑 |
頻率
MHz |
衰減
dB/m
不大于 | |||||||
|
1 |
MSYV-75-3 |
7/0.17 |
0.51 |
3.00±0.13 |
91% |
5.0±0.25 |
2.0 |
75 |
200 |
0.280 |
|
1 |
MSYV-75-4 |
1/0.59 |
0.59 |
3.70±0.13 |
91% |
6.0±0.20 |
4.2 |
200 |
0.220 | |
|
2 |
MSYV-75-5 |
1/0.75 |
0.75 |
4.80±0.20 |
91% |
7.2±0.30 |
5.5 |
200 |
0.150 | |
|
3 |
MSYV-75-7 |
7/0.4 |
1.20 |
7.25±0.25 |
91% |
10.3±0.30 |
8.0 |
200 |
0.12 | |
|
4 |
MSYV-75-9 |
1/1.37 |
1.37 |
9.0±0.30 |
91% |
12.2±0.4 |
10.0 |
200 |
0.088 | |
|
5 |
MSYV-75-12 |
7/0.63 |
1.89 |
11.5±0.30 |
91% |
15.0±0.4 |
12.5 |
200 |
0.080 | |
|
6 |
MSYV-50-3 |
1/0.9 |
0.9 |
2.95±0.13 |
91% |
5.0±0.2 |
4.2 |
50 |
200 |
0.220 |
|
7 |
MSYV-50-5 |
1/1.40 |
1.40 |
4.80±0.20 |
91% |
7.2±0.3 |
6.5 |
200 |
0.150 | |
|
8 |
MSYV-50-7 |
7/0.75 |
2.25 |
7.25±0.25 |
91% |
10.3±0.3 |
10 |
200 |
0.11 | |
|
9 |
MSYV-50-9 |
7/0.95 |
2.82 |
9.0±0.30 |
91% |
12.2±0.4 |
12 |
200 |
0.095 | |
|
10 |
MSYV-50-12 |
7/1.15 |
3.45 |
11.5±0.30 |
91% |
15.0±0.4 |
15 |
200 |
0.080 | |
